Винилэфирные химические анкеры

Двухкомпонентный состав на основе винилэфирной смолы — для узлов анкеровки с высокой нагрузкой, где важны скорость монтажа и устойчивость к химически агрессивным средам.

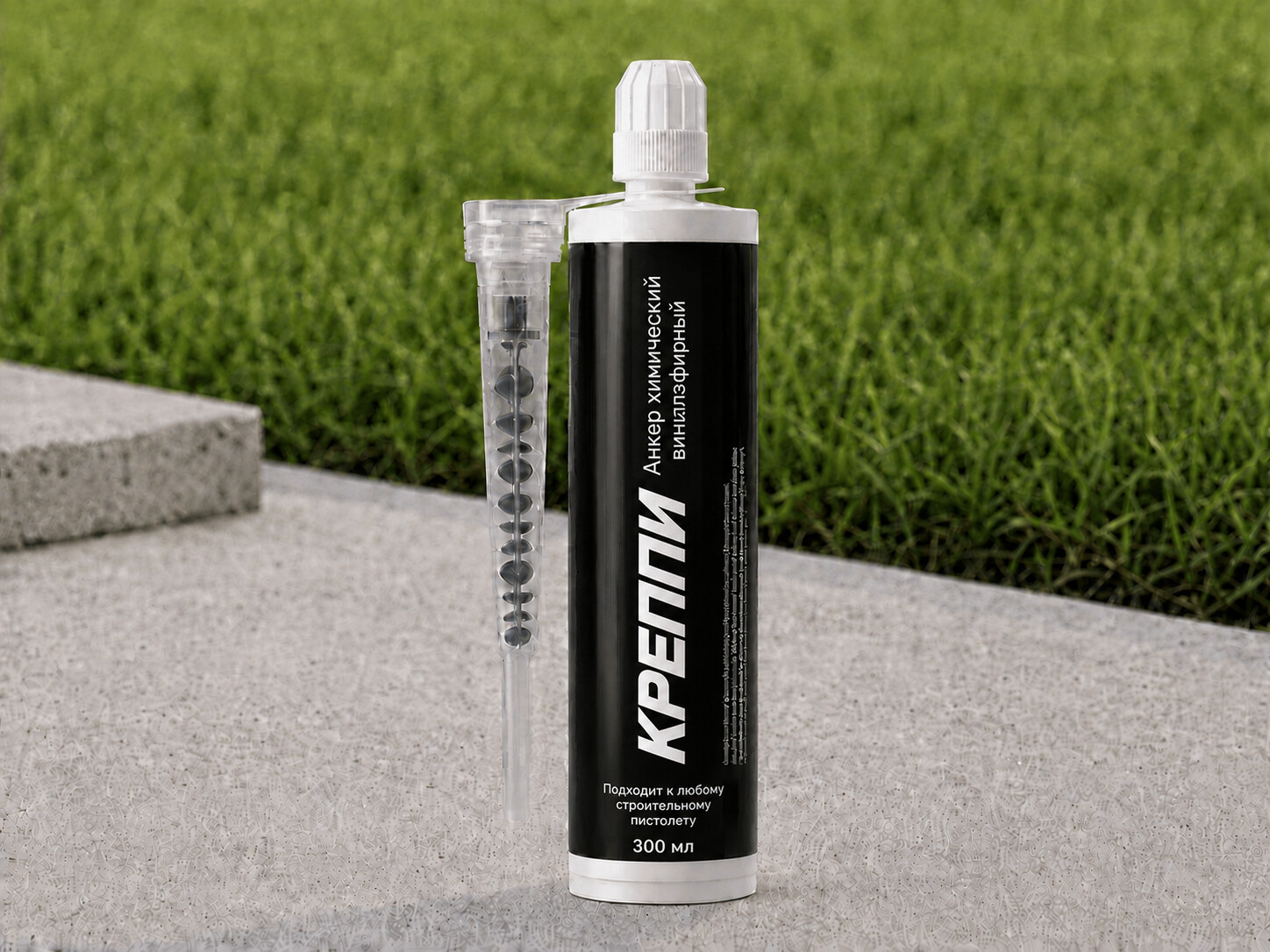

Винилэфирный химический анкер КРЕППИ, картридж 300 мл

Линейка

Винилэфирные анкеры КРЕППИ

Без запахаБез стирола

300 млПодходит обычный строительный пистолет для картриджей 300 мл.

КРЕППИ винилэфирный — двухкомпонентный химический анкер на основе винилэфирной смолы без запаха и стирола. Предназначен для анкеровки металлических элементов в минеральном основании. Ниже приведены расчётные нагрузки одиночного крепления резьбовыми шпильками класса прочности 5.8 в сжатой зоне бетона В25 и параметры монтажа для картриджа 300 мл.

Картридж 300 мл со статическим смесителем — подходит обычный строительный пистолет
Пониженная вязкость — быстрое и равномерное заполнение отверстий больших и малых диаметров
Подходит для влажных отверстий, водонасыщенного бетона и подводного монтажа (время отверждения во влажных отверстиях увеличивается вдвое)
Не даёт усадочных деформаций — допускает большие кольцевые зазоры при монтаже закладных деталей
Выдерживает рабочие температуры до +120 °C, допускает сварку арматурных выпусков после полного отверждения состава
Высокая стойкость к агрессивным средам: кислотам, щелочам, морской воде, нефтепродуктам и сточным водам нефтепереработки
Экологически нейтральный, не огнеопасен, без запаха — подходит для работ в закрытых помещениях

Запросить подбор и цену Технические характеристики

Технические характеристики

КРЕППИ винилэфирный: данные для монтажа

Температурные режимы, нагрузки и параметры установки для винилэфирного анкера в картридже 300 мл.

Запросить полный ТДС

Основание в таблице нагрузокБетон В25

Зона бетонаСжатая

Резьбовая шпилька класса 5.8М8–М24

Температура основания+5…+30 °C

Температура и время отверждения

Учитывайте температуру основания и самого картриджа.

На узком экране прокручивайте таблицу по горизонтали →

КРЕППИ винилэфирный · температурные характеристики
Температура основания	Температура картриджа	Время схватывания	Время отверждения
+5…+10 °C	+5…+10 °C	10 мин	2,5 ч
+10…+20 °C	+10…+20 °C	6 мин	85 мин
+20…+25 °C	+20…+25 °C	5 мин	50 мин
+25…+30 °C	+25…+30 °C	4 мин	40 мин

Мокрые и заполненные водой отверстия: время отверждения увеличивается в 2 раза.

Нагрузки резьбовых шпилек

Одиночное крепление · сталь класса прочности 5.8 · бетон В25, сжатая зона.

На узком экране прокручивайте таблицу по горизонтали →

Шпилька класса прочности 5.8 — расчётные нагрузки одиночного крепления
Размер шпильки	Глубина посадки h_ef, мм	Вырыв N_Rd, кН	Срез V_Rd, кН
М8	80	12,0	7,2
М10	90	12,6	12,0
М12	110	20,7	16,8
М16	130	34,5	31,2
М20	170	50,4	48,8
М24	210	70,34	70,4

Параметры установки

Диаметр отверстия, глубина посадки, расстояния и момент затяжки для шпилек М8–М24.

На узком экране прокручивайте таблицу по горизонтали →

Резьбовая шпилька — параметры установки
Размер	Отверстие d₀, мм	Глубина min h_ef,min, мм	Глубина max h_ef,max, мм	Толщина бетона h_min, мм	Межосевое s_min, мм	До края c_min, мм	Затяжка T_inst, Н·м
М8	10	64	160	h_ef + 30, не менее 100	40	40	10
М10	12	80	200	h_ef + 30, не менее 100	50	50	20
М12	14	96	240	h_ef + 30, не менее 100	60	60	40
М16	18	128	320	h_ef + 2d₀	80	80	80
М20	24	160	400	h_ef + 2d₀	100	100	120
М24	28	192	480	h_ef + 2d₀	120	120	160

Условия применения таблиц. Нагрузки указаны для одиночного крепления резьбовой шпилькой класса прочности 5.8 в сжатой зоне бетона В25 при приведённой глубине посадки h_ef. Минимальная и максимальная глубина установки из следующей таблицы не означают, что приведённая нагрузка сохраняется при любой глубине.

Для растянутой зоны бетона, группы анкеров, других оснований и условий монтажа необходим подбор по техническому листу и расчёт крепления.

Обозначения: N_Rd — нагрузка на вырыв; V_Rd — нагрузка на срез; d₀ — диаметр отверстия; h_ef — глубина посадки; h_min — минимальная толщина бетона; s_min — минимальное межосевое расстояние; c_min — минимальное расстояние до края; T_inst — момент затяжки.
