Эпоксидные анкеры КРЕППИ
Двухкомпонентный эпоксидный состав для анкеровки резьбовых шпилек и арматурных стержней в бетоне. В технических таблицах приведены нагрузки для шпилек класса прочности 5.8 и арматуры B500B в сжатой и растянутой зонах бетона В25. Доступен в картриджах 385 и 585 мл.
- Состав на основе эпоксидной смолы
- Картриджи 385 и 585 мл
- Ориентирован на ответственные узлы с высокими нагрузками
- Шпильки М8–М39 и арматура Ø8–Ø40 мм
- При +20…+24 °C: схватывание 30 мин, отверждение 7 ч
Эпоксидный состав: данные для монтажа
Температурные режимы, нагрузки и параметры установки для картриджей КРЕППИ 385 и 585 мл.
Температура и время отверждения
Учитывайте температуру основания и самого картриджа.
На узком экране прокручивайте таблицу по горизонтали →
| Температура основания | Температура картриджа | Время схватывания | Время отверждения |
|---|---|---|---|
| −5…−1 °C | +5 °C | 120 мин | 168 ч |
| 0…+5 °C | +5 °C | 120 мин | 48 ч |
| +5…+9 °C | +5…+9 °C | 120 мин | 24 ч |
| +10…+14 °C | +10…+14 °C | 90 мин | 16 ч |
| +15…+19 °C | +15…+19 °C | 60 мин | 12 ч |
| +20…+24 °C | +20…+24 °C | 30 мин | 7 ч |
| +25…+29 °C | +25…+29 °C | 20 мин | 6 ч |
| +30…+34 °C | +30…+34 °C | 15 мин | 5 ч |
| +35…+40 °C | +35…+40 °C | 12 мин | 4,5 ч |
Мокрые и заполненные водой отверстия: время отверждения увеличивается в 2 раза.
Резьбовая шпилька
Одиночное крепление · сталь класса прочности 5.8 · бетон В25.
На узком экране прокручивайте таблицы по горизонтали →
| Размер | Глубина посадки hef, мм | Бетон В25 · сжатая зона | Бетон В25 · растянутая зона | ||
|---|---|---|---|---|---|
| Вырыв NRd, кН | Срез VRd, кН | Вырыв NRd, кН | Срез VRd, кН | ||
| М8 | 80 | 12,2 | 8,8 | 10,0 | 8,8 |
| М10 | 90 | 19,3 | 13,9 | 17,0 | 13,9 |
| М12 | 110 | 28,1 | 20,2 | 26,5 | 20,2 |
| М16 | 125 | 45,8 | 37,7 | 32,1 | 37,7 |
| М20 | 170 | 72,7 | 58,8 | 50,9 | 58,8 |
| М24 | 210 | 99,8 | 84,7 | 69,9 | 84,7 |
| М27 | 240 | 121,9 | 110,2 | 85,4 | 110,2 |
| М30 | 270 | 145,5 | 134,6 | 101,8 | 134,6 |
| М33 | 300 | 142,0 | 166,6 | — | — |
| М36 | 330 | 163,8 | 196,1 | — | — |
| М39 | 360 | 186,7 | 234,2 | — | — |
| Размер | Отверстие d0, мм | Глубина min hef,min, мм | Глубина max hef,max, мм | Толщина бетона hmin, мм | Межосевое smin, мм | До края cmin, мм | Затяжка Tinst, Н·м |
|---|---|---|---|---|---|---|---|
| М8 | 10 | 60 | 160 | hef + 30, не менее 100 | 40 | 40 | 10 |
| М10 | 12 | 60 | 200 | hef + 30, не менее 100 | 50 | 45 | 20 |
| М12 | 14 | 70 | 240 | hef + 30, не менее 100 | 60 | 45 | 40 |
| М16 | 18 | 80 | 320 | hef + 2d0 | 75 | 50 | 80 |
| М20 | 22 | 90 | 400 | hef + 2d0 | 90 | 55 | 150 |
| М24 | 28 | 96 | 480 | hef + 2d0 | 115 | 60 | 200 |
| М27 | 30 | 108 | 540 | hef + 2d0 | 120 | 75 | 270 |
| М30 | 35 | 120 | 600 | hef + 2d0 | 140 | 80 | 300 |
| М33 | 37 | 132 | 660 | hef + 2d0 | 165 | 165 | 330 |
| М36 | 40 | 144 | 720 | hef + 2d0 | 180 | 180 | 360 |
| М39 | 42 | 360 | 780 | hef + 2d0 | 195 | 195 | 390 |
Арматура B500B
Расчётные нагрузки одиночного крепления и параметры установки в бетон В25.
На узком экране прокручивайте таблицы по горизонтали →
| Размер | Глубина посадки hef, мм | Бетон В25 · сжатая зона | Бетон В25 · растянутая зона | ||
|---|---|---|---|---|---|
| Вырыв NRd, кН | Срез VRd, кН | Вырыв NRd, кН | Срез VRd, кН | ||
| Ø8 | 80 | 13,4 | 9,3 | 7,4 | 9,3 |
| Ø10 | 90 | 28,0 | 14,7 | 18,8 | 14,7 |
| Ø12 | 110 | 37,8 | 20,7 | 26,5 | 20,7 |
| Ø14 | 125 | 45,8 | 28,0 | 32,1 | 28,0 |
| Ø16 | 125 | 45,8 | 36,7 | 32,1 | 36,7 |
| Ø20 | 170 | 72,7 | 57,3 | 50,9 | 57,3 |
| Ø24 | 190 | 85,9 | 82,7 | 60,1 | 82,7 |
| Ø25 | 210 | 99,8 | 90,0 | 69,9 | 90,0 |
| Ø28 | 270 | 145,5 | 112,7 | 101,8 | 112,7 |
| Ø30 | 270 | 145,5 | 129,3 | 101,8 | 129,3 |
| Ø32 | 300 | 170,4 | 147,3 | 119,3 | 147,3 |
| Ø36 | 330 | 163,8 | 186,7 | — | — |
| Ø40 | 360 | 186,7 | 230,7 | — | — |
| Размер | Отверстие d0, мм | Глубина min hef,min, мм | Глубина max hef,max, мм | Толщина бетона hmin, мм | Межосевое smin, мм | До края cmin, мм |
|---|---|---|---|---|---|---|
| Ø8 | 10–12 | 60 | 160 | hef + 30, не менее 100 | 40 | 40 |
| Ø10 | 12–14 | 60 | 200 | hef + 30, не менее 100 | 50 | 45 |
| Ø12 | 14–16 | 70 | 240 | hef + 2d0 | 60 | 45 |
| Ø14 | 18 | 75 | 280 | hef + 2d0 | 70 | 50 |
| Ø16 | 20 | 80 | 320 | hef + 2d0 | 80 | 50 |
| Ø20 | 25 | 90 | 400 | hef + 2d0 | 100 | 65 |
| Ø24 | 30–32 | 96 | 480 | hef + 2d0 | 125 | 70 |
| Ø25 | 30–32 | 100 | 500 | hef + 2d0 | 125 | 70 |
| Ø28 | 35 | 112 | 560 | hef + 2d0 | 140 | 75 |
| Ø30 | 37 | 120 | 600 | hef + 2d0 | 150 | 80 |
| Ø32 | 40 | 128 | 640 | hef + 2d0 | 160 | 80 |
| Ø36 | 45 | 144 | 720 | hef + 2d0 | 180 | 180 |
| Ø40 | 50 | 240 | 800 | hef + 2d0 | 200 | 200 |
Условия применения таблиц. Нагрузки приведены для одиночного крепления при указанной глубине посадки hef. Минимальная и максимальная глубина установки из следующей таблицы не означают, что приведённая нагрузка сохраняется при любой глубине.
Значения для сжатой и растянутой зоны бетона указаны отдельно. «—» означает, что данные не приведены. Для группы анкеров, других оснований и условий монтажа необходим подбор по техническому листу и расчёт крепления.
Обозначения: d0 — диаметр отверстия; hef — глубина посадки; hmin — минимальная толщина бетона; smin — минимальное межосевое расстояние; cmin — минимальное расстояние до края; Tinst — момент затяжки.
Выберите объём
Другие химические анкеры КРЕППИ
Порядок установки
Сверление
Отверстие бурится по диаметру и глубине, соответствующим подобранной анкеровке.
Очистка шпура
Удаление буровой пыли ершом и продувка насосом — обязательный этап для надёжной адгезии.
Нанесение состава
Заполнение отверстия составом через статический смеситель с помощью дозирующего пистолета.
Установка элемента
Погружение шпильки или арматурного стержня и выдержка на отверждение.

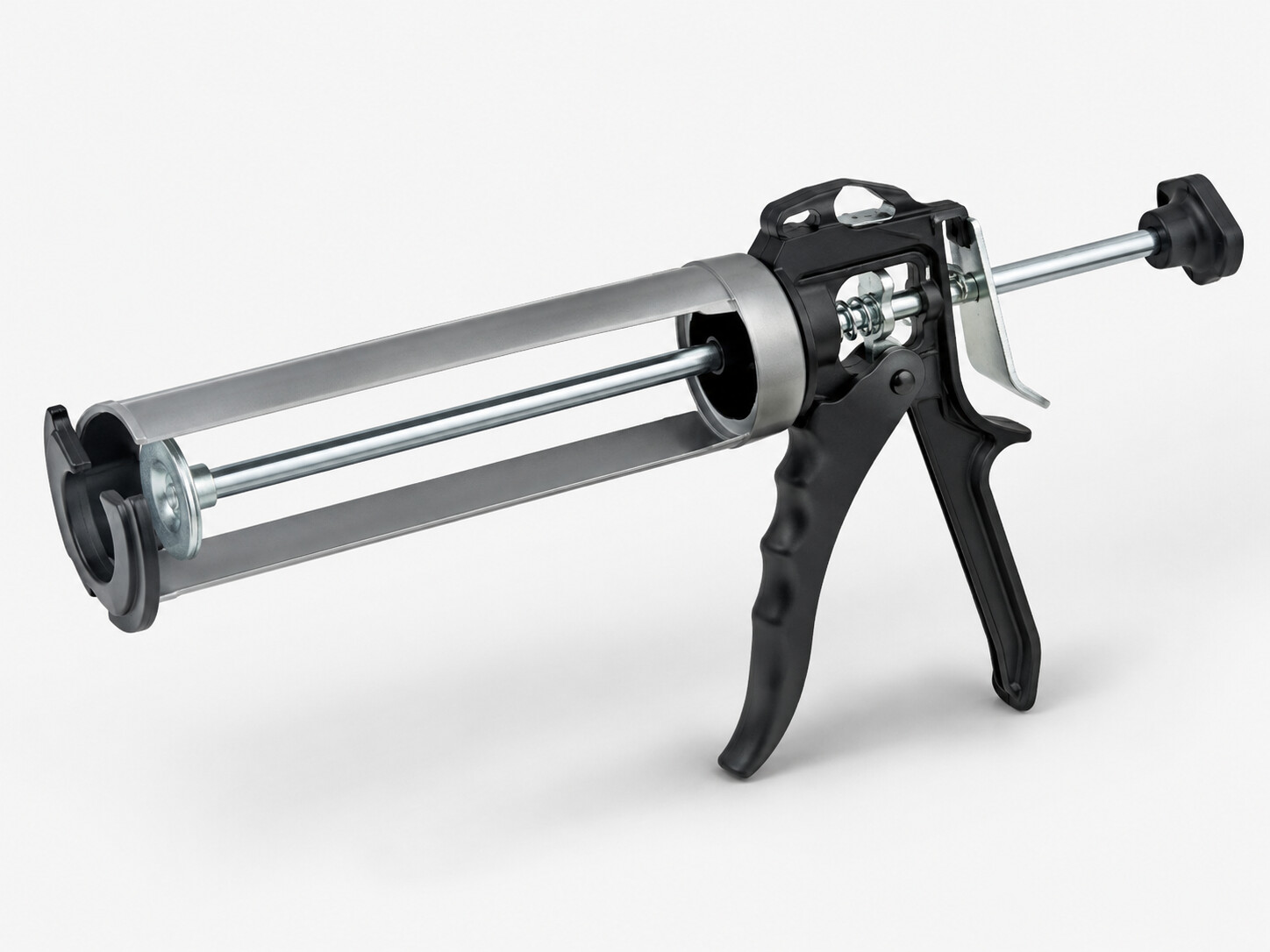

Пистолет
Ручной дозирующий пистолет под картридж состава.

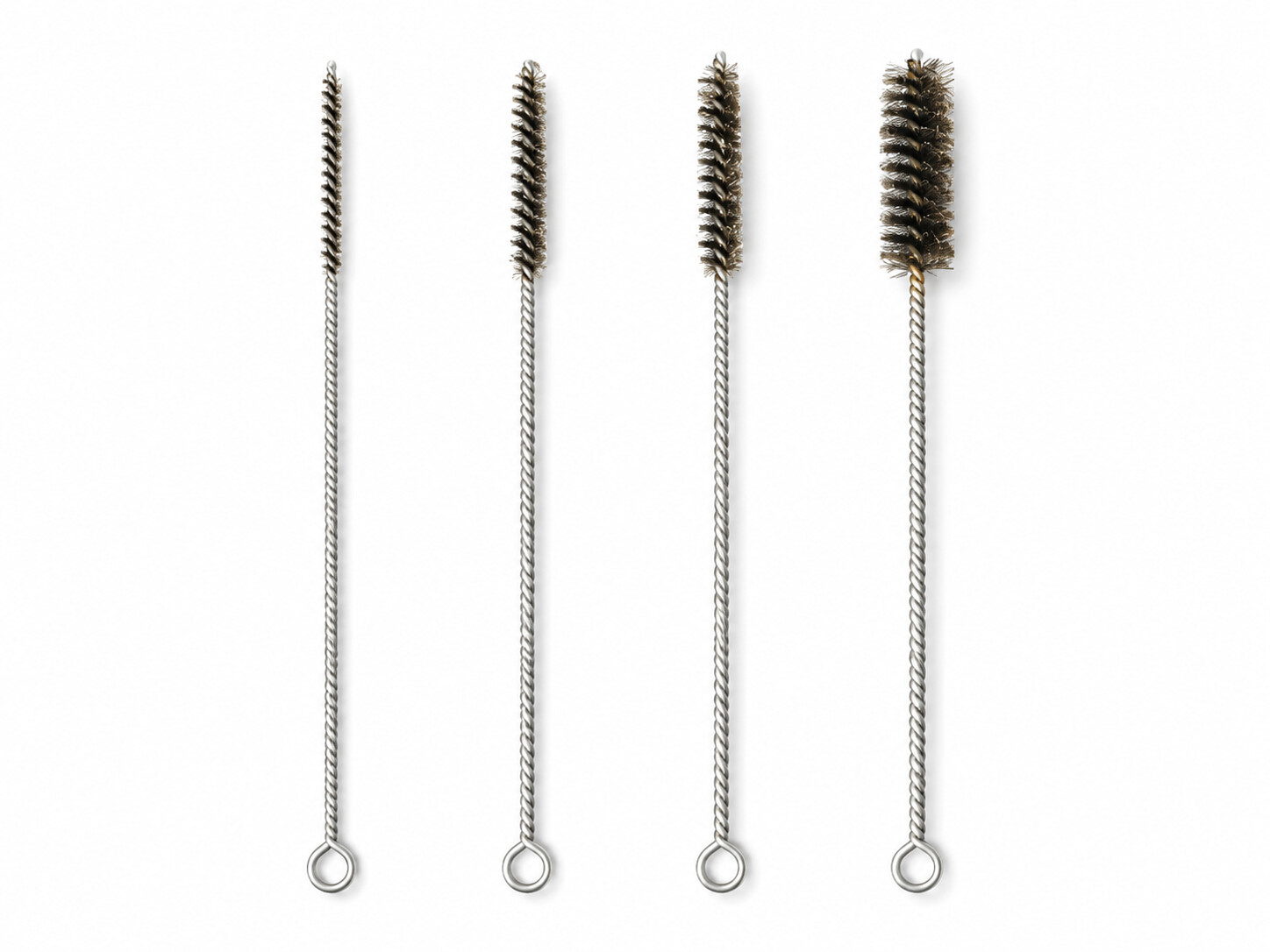

Ерши для очистки
Набор ершей под разные диаметры отверстий.

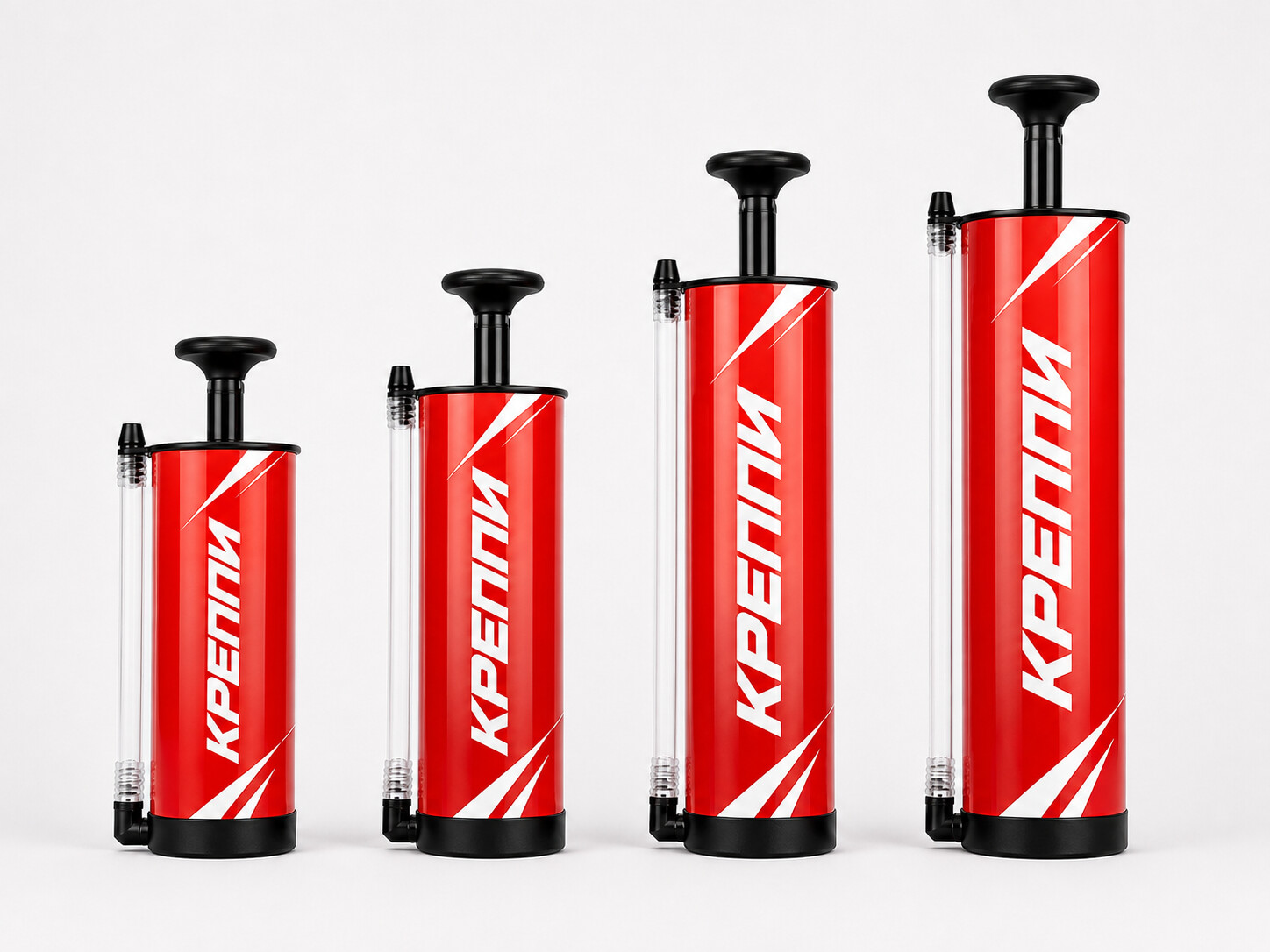

Ручной насос
Ручной насос для удаления пыли из отверстия перед нанесением состава.
